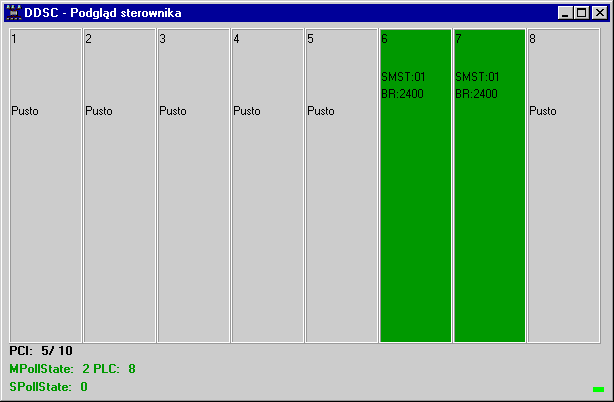

Okno diagnostyczne zawiera schemat płyty tylnej sterownika z modułami komunikacyjnymi.
Jeśli pozycja na platerze sterownika nie jest obsadzona to zamiast parametrów modułu jest wyświetlany napis Pusto, a tło pozostaje szare. Jeśli w pozycji jest zainstalowany moduł to na zielonym tle wyświetlane są jego podstawowe parametry: SMST - status modułu, BR - prędkość transmisji w kanale rs232 modułu. W przypadku błędów instalacji modułu, jego pozycja jest wyróżniona czerwonym kolorem i wyświetlana jest informacja o przyczynie błędu.
Zaleca się aby przed wywołaniem okna diagnostycznego wczytać dane źródłowe z pliku, odpowiadające konfiguracji sterownika. Dzięki temu opisy modułów zostaną wzbogacone o nazwy klientów do nich przyporządkowanych.
W prawym dolnym rogu okna wyświetlany jest wskaźnik komunikacji ze sterownikiem. Jeśli komunikacja przebiega prawidłowo (pytanie / odpowiedź co 200ms) wskaźnik mruga na zielono. W przypadku braku komunikacji wskaźnik jest czerwony.
W lewym dolnym rogu wyświetlane są informacje o przebiegu procesów w sterowniku:
| PCI | Licznik (zliczający w dół) okresu odpytywania ciepłomierzy łamany przez wartość okresu (w sekundach). |
| MpollState | Stan procesu odpytywania ciepłomierzy. |
| PLC | Adres aktualnie (ostatnio) odczytywanego ciepłomierza. |
| SpollState | Stan procesu transmisji danych do modułów komunikacyjnych. |
Stan modułu jest zakodowany w bajcie SMST i tu wyświetlany w kodzie Hex.
Kodowanie stanu modułu (SMST):
| B0 (01) | Gotowość operacyjna modułu. |
| B1 (02) | Moduł wykonał restart i oczekuje na rozkaz inicjujący. |
| B2 (04) | Moduł ma skonfigurowany system dystrybucji. |
Wartość MPollState prezentująca stan procesu odczytu danych z ciepłomierzy może przyjmować wartości:
| 0 | Oczekiwanie na odliczenie licznika okresu cyklu. |
| 2 | Oczekiwanie na odpowiedź ciepłomierza po wysłaniu zapytania. |
| 3 | Błąd transmisji lub brak odpowiedzi z ciepłomierza. |
Wartość SPollState prezentująca stan procesu komunikacji z a modułami klientów może przyjmować wartości:
| 0 | Oczekiwanie na zakończenie cyklu odczytu urządzeń. |
| 2 | Trwa komunikcja z modułami. |
