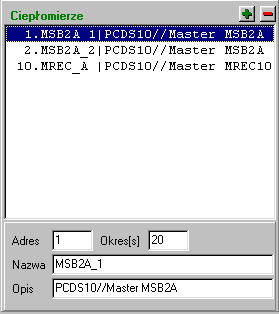

Okno - Ciepłomierze
Okno Ciepłomierze zawiera listę zdefiniowanych ciepłomierzy oraz panel edycyjny.
Lista zawiera dane ciepłomierzy w formacie: Adres w protokole MODBUS RTU. Nazwa | Opis.
W panelu edycyjnym można edytować parametry wybranego ciepłomierza (ciepłomierz do edycji wybiera się kliknięciem jego opisu na liście).
Adres jest liczbą identyfikującą ciepłomierz w sieci MODBUS. Może ona przyjmować wartości z zakresu 1..254.
Okres jest, wyrażonym w sekundach, odcinkiem czasu pomiędzy początkiem kolejnych cykli odczytu urządzeń. Okres jest wspólny dla wszystkich ciepłomierzy.
Nazwa - to symbol ciepłomierza używany w dokumentacji.
Opis - to dowolny tekst dodatkowy opisujący ciepłomierz.
Dodaje ciepłomierz do sieci. Nowy ciepłomierz zostaje umieszczony bezpośrednio powyżej aktualnie wybranej pozycji (jeśli ma być na końcu, należy wybrać pole poniżej ostatniego ciepłomierza).
Usuwa wybrany ciepłomierz.

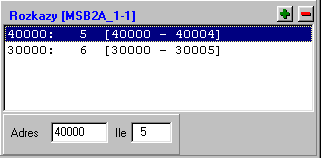

Okno - Rozkazy
Okno Rozkazy zawiera listę obszarów wymiany danych (odczytu z ciepłomierzy), odpowiadającą rozkazom protokołu MODBUS, oraz panel edycyjny.
Dane na liście mają format: Obszar pamięci: liczba rejestrów lub bitów [adres pierwszego rejestru lub bitu - adres ostatniego rejestru lub bitu].
W panelu edycyjnym można edytować adres pierwszego rejestru lub bitu danych i liczbę rejestrów (lub bitów) do odczytu z ciepłomierza.
Dane w oknie Rozkazy odnoszą się do ciepłomierza wybranego aktualnie w oknie Ciepłomierze.
Symbol ciepłomierza jest wyświetlany w pasku tytułowym okna po słowie Rozkazy.
Dodaje rozkaz. Nowy rozkaz zostaje umieszczony bezpośrednio powyżej aktualnie wybranej pozycji (jeśli ma być na końcu, należy wybrać pole poniżej ostatniego rozkazu).
Usuwa wybrany rozkaz.
