Uwaga! Węzłem określono tu punkt pomiaru energii (lub przepływu) niekoniecznie węzeł ciepłowniczy typu Woda-Powrót.
Wybranie opcji Węzły-Punkty w menu Widok powoduje wyświetlenie okna Węzły pomiarowe w lewym panelu i okna Punkty pomiarowe w prawym panelu okna głównego.
Okno - Węzły pomiarowe
Okno Węzły pomiarowe umożliwia dodawanie, usuwanie oraz edycję węzłów. Składa się z listy węzłów i panelu edycyjnego.
Format danych na liście: Nr porządkowy. Symbol | Opis.
W panelu edycyjnym można edytować symbol i opis aktualnie wybranego węzła.
Dodaje węzeł. Nowy węzeł zostaje umieszczony bezpośrednio powyżej aktualnie wybranej pozycji (jeśli ma być na końcu, należy wybrać pole poniżej ostatniego węzła).
Usuwa wybrany węzeł.

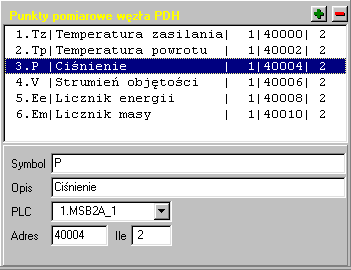

Okno - Punkty pomiarowe
Okno Punkty pomiarowe umożliwia dodawanie, usuwanie i edycję punktów pomiarowo-obliczeniowych związanych z określonym węzłem.
Format danych na liście: Liczba porządkowa. Symbol | Opis | Adres ciepłomierza | Adres danej w ciepłomierzu | Liczba rejestrów lub bitów zajmowanych przez daną.
W panelu edycyjnym można edytować dane punktu takie jak symbol, opis, PLC, adres w ciepłomierzu i liczbę danych.
PLC symbolizuje ciepłomierz, z którego pochodzi punkt. Edycja tego pola polega na wyborze ciepłomierza z listy rozwijalnej. Na liście znajdują się symbole ciepłomierzy dołączonych do systemu (a właściwie zdefiniowanych w oknie Ciepłomierze) poprzedzone ich adresami w sieci MODBUS.
Adres jest adresem pierwszego rejestru (lub bitu) zajmowanego przez dane punktu.
Ile - to liczba rejestrów (lub bitów) zajmowanych przez dane punktu (np. liczba typu int zajmuje 1 rejestr, float i long - po 2 rejestry).
Dane w oknie Punkty pomiarowe dotyczą węzła wybranego w oknie Węzły pomiarowe. Symbol węzła jest wyświetlany w pasku tytułowym okna po napisie Punkty pomiarowe węzła.
Dodaje punkt. Nowy punkt zostaje umieszczony bezpośrednio powyżej aktualnie wybranej pozycji (jeśli ma być na końcu, należy wybrać pole poniżej ostatniego punktu).
Usuwa wybrany punkt.
