PCDS20 - Sterownik obiektowy


PRZEZNACZENIE:
  • Monitorowanie procesów technologicznych
  • Pomiary wielkości fizycznych
  • Kontrola jakości, nadzór technologiczny
  • Rejestracja danych pomiarowych
  • Systemy SCADA
karta
Charakterystyka, zakres obsługiwanych zadań :
  • Pomiary i przetwarzanie wielkości technologicznych z przetworników dedykowanych lub współużytkowanych,
  • Pomiary temperatury z dedykowanych czujników Pt100 lub LM135
  • Linearyzacja charakterystyki Pt100 , konwersja skali, w oparciu o parametryzowalną funkcję liniową dla LM135. Pamięć EEprom dla parametrów skalowania (korekcji).
  • Zdalny dostęp do wartości mierzonych, rejestrowanych i parametrów konfiguracyjnych. W standardowym wykonaniu interfejs RS 485 i obsługa protokołu ModBus RTU, SLAVE. Możliwe swobodne włączenie do pracy w praktycznie dowolnym systemie SCADA.
  • Parametryzacja sterowników odbywa się poprzez oprogramowanie konfiguracyjne. ( PC-DOS, WINDOWS ),
  • Obwody sygnałowe i transmisyjne sterowników wyposażone są w układy zabezpieczeń przeciwzakłóceniowych, przeciwzwarciowych i przepięciowych.

Podstawowe dane techniczne

Wejścia :
  • 8 x LM135 ( 10 mV/°K - 2.730mV przy 0°C; -50 +150°C )
  • 8 x PT100 (-200..+200°C) 4 przewodowy (styk Kelvina)
  • 8 x 0(4)..20 mA, konfiguracja ze wspólnym zaciskiem
  • Komunikacja: RS 485 ModBus RTU SLAVE, 300...19200 bps
    Zasilanie 18...30 V DC // 40..120 mA
    Klasa 0.2 % i lepiej , stabilność < 50 ppm/°C Ta
    Miernik Rozdzielczość 8000 dz / 20 mA., repetycja 50 ms/kanał , lub wolniej - programowalna.
    Mocowanie Na ścianie. 4 otwory w rozstawie: V-88mm,H-148mm.
    Wymiary H-120mm (+22mm na dławice), W-160mm, D-92mm

    Typowe wykonania

    Wejście Wersja
    8 x LM135(10mV/°C) PCDS 2008
    4..8 x Pt100 4 przewodowo PCDS 2014
    8 obwodów - 0(4)..20mA PCDS 2028

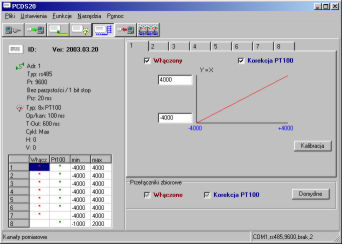

    Konfigurowanie parametrów sterownika umożliwia aplikacja pcds20.exe
